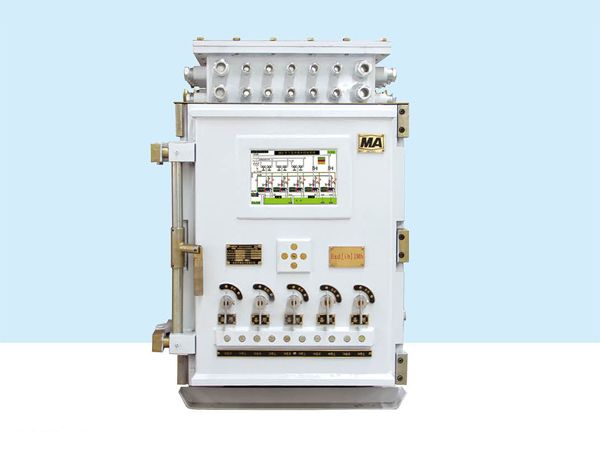

矿用排水集控装置ZPS(A)

ZPS(A)矿用排水控制装置 ( 含地面远程控制系统 )

用途：

适用于煤矿井下泵房、采区泵房等排水设施的集中监控，实现对水泵机组及其附属设备的自动控制和综合保护，通过控制网络实现多水平排水系统的联合控制，并结合先进的控制思想合理调度设备运行，提高排水效率，降低工人劳动强度。
系统特点：

1、功能强大：除常规的监控功能外，还添加了人员管理、设备管理等管理功能。
2、结构灵活：可根据煤矿排水系统的不同情况搭建相应的控制平台。
3、可靠性高：具有较强的故障自诊断功能，运行可靠，故障时可发出声光报警，并给出详细报警信息。
4、扩展方便：具有较强的扩展能力，可根据需要随时引入新的监控子系统。
5、节能显著：先进的控制理论结合避峰填谷等现场经验，合理调度多水平水泵机组优化运行，明显提高排水效率，降低排水成本。
6、提高安全：防水门可实现自动联锁控制，大大提高突发情况下的反应能力。
系统功能 ：

1、监测功能

实现对水仓水位、水泵轴温、电机轴温、电机定子温度、出水压力、负压、流量、电机电压、电流、功率、水泵

运转效率等参数的实时监测。

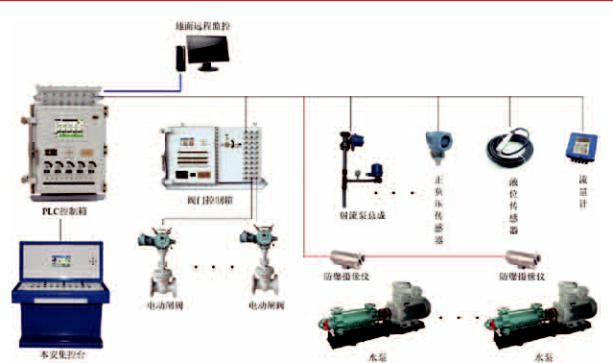

2、控制功能

系统具有灵活多样的控制方式：

(1)就地控制：此种控制方式下，操作员通过就地箱上的控制按钮及显示屏的指示完成对执行机构的直接控制，主要用于设备检修维护。

(2)井下集控：操作员通过触摸屏实现对水泵的半自动控制，控制命令由触摸屏下发至PLc，后者完成整个控制过程。

(3)远程集控：操作员在地面远程控制终端，通过鼠标点击控制控件，实现对于井下水泵机组的远程控制。

(4)全自动控制：该控制方式下，用户无需操作，PLc根据水仓水位等参控信息合理调度水泵机组，完成排水。

3、优化策略

根据水仓水位、供电峰谷时段划分等情况，合理调度水泵，节省运行费用。

4、报警功能
