煤矿变电所供电自动化系统

KJ417

煤矿供电监控系统

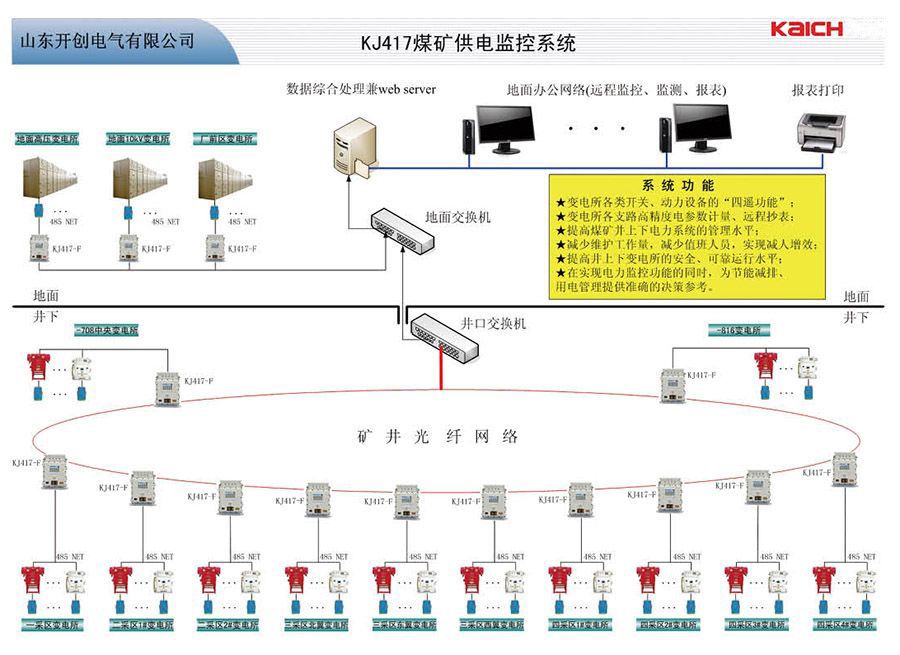

KJ417煤矿供电监控系统：

用途：

KJ417 煤矿供电监控系统是我公司在充分考虑到煤矿井下电网的实际情况的基础上，结合我公司在智能电量测量技术、现场总线通讯技术、光纤网络通讯技术、视频技术、数据库技术等各方面的优势，综合设计制造的专门对井下供电系统进行监测监控的电力自动化系统。监控系统集井上、井下高（低）压开关的保护、测控、防越级跳闸保护、高精度电参数计量、视频监控、通信于一体，可实现与矿井综合自动化系统的联网融合，明显提高了煤矿供电系统运行管理水平。

系统功能：

□ 遥控、遥信功能

可在地面中心站对高（低）压开关进行合、分闸操作；对报警、保护信号进行复归；对保护定值进行调整；实时显示高（低）压开关的运行状态，各类告警信号；

□ 高精度的电参数监测功能

实时监测各支路的电压、电流、有功功率、无功功率、有功电量、无功电量、功率因数及频率等主要运行参数；并按照峰、谷、平、尖自动分时段统计汇总，具有丰富的电量报表查询、打印功能。

□ 丰富的显示及报表打印功能

显示全矿井供电系统的主供电系统图、各类曲线、棒图、录波图；显示全矿的用电负荷，分时段电量、总电量等；系统自动生成实时数据、历史数据、用电量报表；按操作指令打印各种报表、图形、曲线。

□ 灵活多样的联网方式

支持总线、以太网等多种网络模式，节约投资；可实现与矿务局电力调度通信；机电负责人可设远程工作站，随时掌握全矿电力调度信息；实现供电监控、电参数计量一体化。

□ 历史数据存储功能：系统所接综合保护器监测数据每 10 秒存盘一次，以大值、平均值和小值形成历史曲线；所有数据可存储一年。

□ 自诊断功能：系统具备自诊断功能，及时发现分站、综合保护器故障，并予以报警。

□ 丰富的软件接口：系统具有标准 OPC、DDE、netserver、webserver 等软件接口，可以与其它矿用系统实现无缝链接，从而实现全矿井的管控一体化。

□ 扩展功能：系统升级简便，具有很强的扩展能力，在监控范围扩大（增加监控配电室、监控点）时，只需增加相应的监控分站，接入环网，并修改相应软件（添加部分的监控软件）即可。

煤矿变电所供电自动化系统 0 本文被阅读 2260 次
